Remblend 英国球土应用于电瓷绝缘子制造的性能研

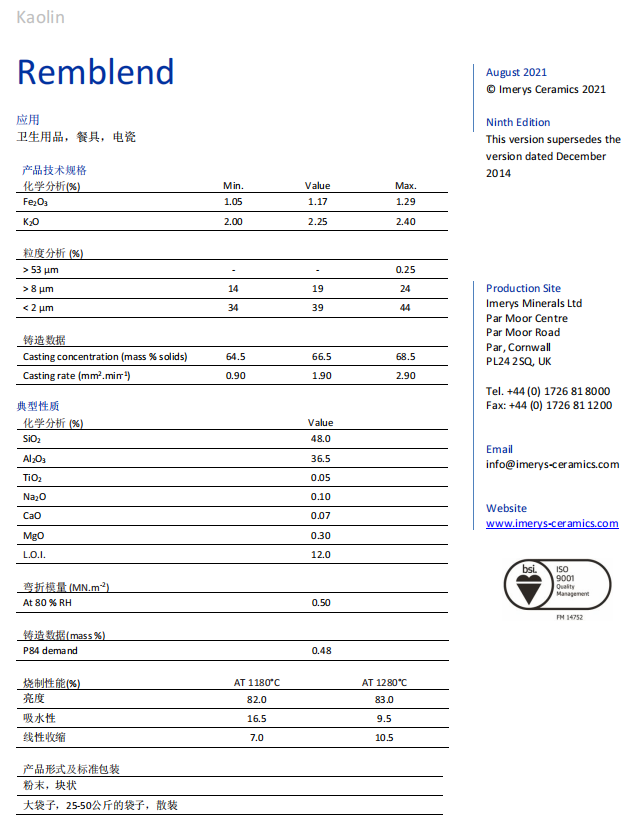

化学成分：SiO₂约 48.0%、Al₂O₃约 36.5%、K₂O 约 2.0–2.4%、Fe₂O₃约 1.1%。相比普通高岭土，其氧化铝含量更高，碱金属氧化物适中，利于莫来石相生成并降低烧结温度；低铁杂质保障了瓷体高绝缘性与低介电损耗。

颗粒分布上，粒径 <2 μm 部分占 34–44%（平均值约 39%），细腻可塑性佳；>53 μm 粗颗粒 < 0.25%，杂质砂粒少，可减少坯体缺陷。

烧结性能方面，1180℃烧成时体积密度约 2.0 g/cm³，吸水率 16%；1280℃时密度升至约 2.3 g/cm³，吸水率降至 9% ，展现强烧结活性，在电瓷常用温度区间可实现致密化。烧失量约 12%，源于高岭石结晶水释放。

Remblend 因高 Al₂O₃、低 Fe₂O₃特性，烧成后形成莫来石骨架，兼具高绝缘性与低介电损耗，颗粒分布合理，保障了可塑性、干燥强度且避免过度收缩，1280℃烧成后性能良好，与长石配合吸水率更低。相较于普通高岭土、国产球土、瓷石，它在烧成效果、杂质控制、可塑性和强度等方面优势显著，电气性能优良，国际上已广泛应用于多种绝缘子及相关瓷体生产，稳定性和可靠性佳。
在配料与球磨环节，Remblend 粉料性能稳定，浆料表现良好；在多种成型工艺中适配性强。干燥与加工环节，其坯体收缩均匀、抗裂性强、干强度高，便于加工。烧成环节，烧结温区宽，适合连续烧成且缺陷少。供应链上，批次成分波动小，适合质量控制，能满足长期工程供货需求。
