为什么金云母（Phlogopite）常用于摩擦材料？
发布时间：2026-07-21 15:15:12浏览次数：
为什么金云母（Phlogopite）常用于摩擦材料？
——从矿物晶体结构谈起
前言
上一篇《什么是第三体摩擦层（Third-body Layer）？》中，我们介绍了第三体理论及其在制动摩擦材料中的作用。现代摩擦学普遍认为，制动过程中真实参与摩擦的是由磨屑、树脂分解产物、矿物填料及氧化产物等共同组成的界面层，而不是两种材料之间简单的直接接触。
在这一过程中，矿物填料不仅影响材料本身的力学性能，还可能影响第三体层的形成、演化与稳定。因此，矿物的晶体结构、颗粒形貌、热稳定性及硬度等特性，都是摩擦材料配方设计的重要考虑因素。
金云母（Phlogopite）作为一种典型的层状硅酸盐矿物（lamellar silicate mineral），因其特殊的晶体结构及较高的热稳定性，被广泛应用于汽车及工业摩擦材料配方中。本文将结合矿物学及摩擦学研究，从晶体结构角度介绍金云母在摩擦材料中的应用特点。
一、什么是金云母？
金云母（Phlogopite）属于云母族（Mica Group）矿物，是一种典型的 2:1 层状硅酸盐矿物（2:1 phyllosilicate）。
其理想化学式通常表示为：KMg₃(AlSi₃O₁₀)(OH)₂

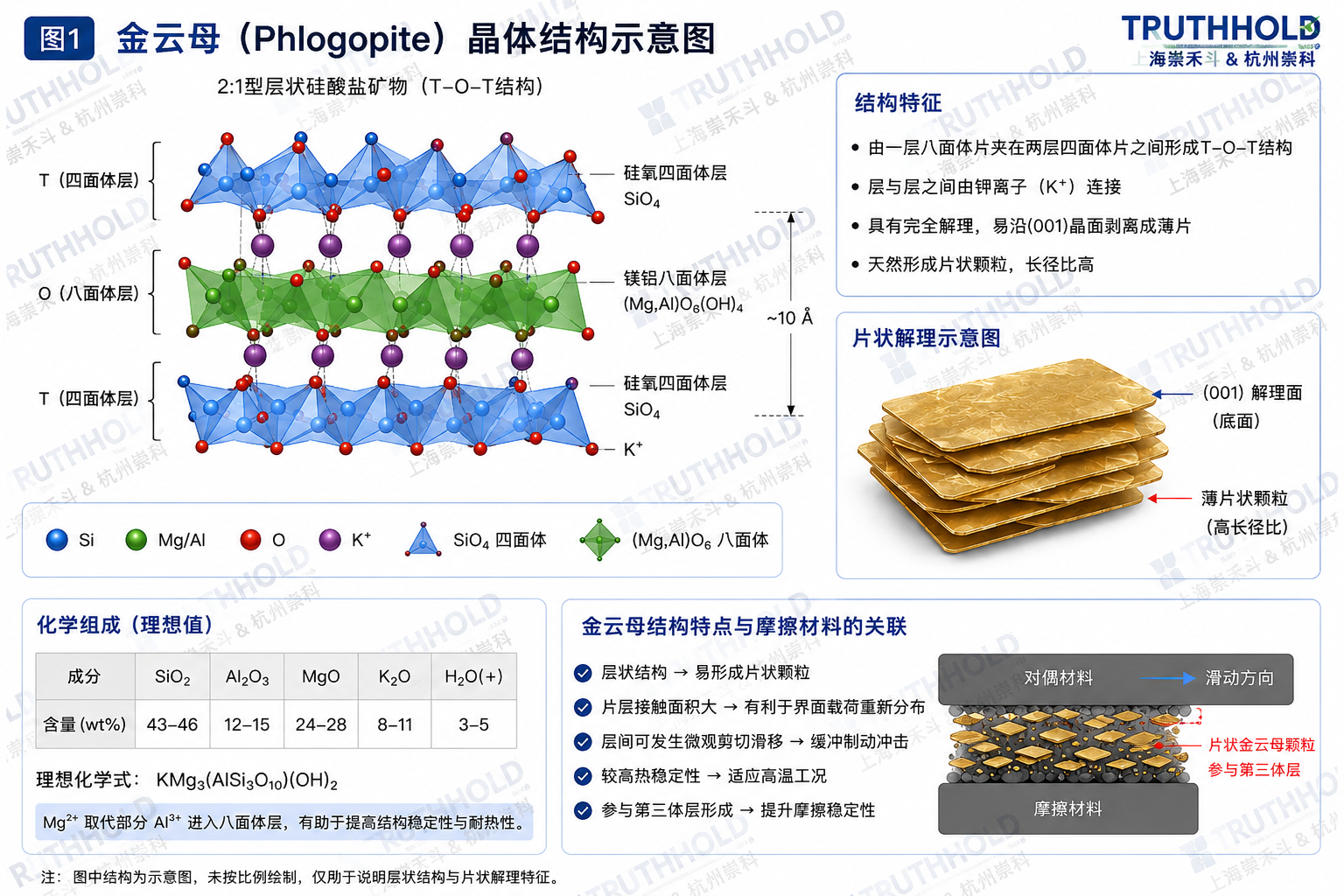

其晶体结构由一层镁铝八面体（Octahedral Sheet）夹在两层硅氧四面体（Tetrahedral Sheet）之间，形成典型的 T–O–T（tetrahedral–octahedral–tetrahedral）层状结构。
层与层之间主要通过K⁺ 离子连接，因此天然金云母具有十分明显的底面解理（Basal Cleavage），容易形成具有较高长径比的片状颗粒（plate-like particles）。
这种层状晶体结构，也是金云母区别于石英、长石等块状矿物的重要特征。
二、为什么层状晶体结构有利于摩擦材料？
在摩擦材料中，工程师通常不仅关注矿物的化学组成，更关注其晶体结构。
3.层间易发生微观剪切滑移（interlayer shear）；
例如，在摩擦载荷作用下，片状颗粒通常能够沿晶面发生有限滑移，而不是完全断裂成为大量细小碎屑，这种行为有助于维持摩擦界面的连续性。
三、金云母为什么具有较高的耐热性？
金云母较好的耐热性能不仅来源于层状结构，更与其晶体化学组成有关。
其八面体层以Mg²⁺ 为主要阳离子，而非白云母中以 Al³⁺ 为主的结构，这使得八面体层具有较好的热稳定性。
此外，金云母中羟基（OH）的排列方式及晶体结合状态，也使其在摩擦材料典型工作温度范围内能够保持较好的结构稳定性。
需要说明的是，当温度继续升高至更高范围时，天然云母仍会发生脱羟（dehydroxylation）等结构变化，因此其耐热性能应结合具体工况进行评价。
四、金云母如何影响摩擦界面？
根据第三体理论（Third-body Theory），制动过程中形成的摩擦界面主要由磨损颗粒、树脂热分解产物、矿物填料及氧化物等共同组成。
因此，第三体层并非由某一种矿物单独形成，而是多种组分协同作用的结果。
由于片状颗粒具有较大的接触面积，在一定条件下有助于界面载荷重新分布，降低局部应力集中。
片状颗粒可参与第三体层的形成，并在一定条件下有助于提高界面层的连续性和稳定性。
层间微观剪切滑移可能改变界面磨损机制，从而在部分工况下改善摩擦稳定性及磨损均匀性。
需要强调的是，上述作用均受到配方组成、粒径分布、树脂体系、添加比例及温度、压力、速度等工况因素共同影响，不宜简单归因于某一种矿物。
五、天然云母之间有什么区别？
云母属于一个矿物家族，不同矿物在组成及应用方向上存在明显差异。
在天然云母中，金云母因具有较好的热稳定性，因此更常用于高温摩擦材料。
六、Imerys Suzorite™ 150S 的特点
Imerys Suzorite™ 150S 为加拿大 Québec 矿区生产的天然金云母产品。其特点包括：
具体应用效果仍需结合配方体系及工况进行验证。
小结
金云母在摩擦材料中的应用，主要源于其2:1 层状晶体结构、较好的热稳定性以及片状颗粒形貌。
这些结构特点使其能够以不同方式参与摩擦界面的演化过程，并可能对第三体层稳定性、界面载荷分布及磨损行为产生积极影响。
对于摩擦材料研发而言，合理选择矿物类型、粒径及添加比例，并与其他功能填料形成协同，是实现稳定制动性能的重要设计思路。
下期预告
《金云母（Phlogopite）与绢云母（Sericite）有什么区别？——从矿物结构到摩擦材料应用》
参考文献
1.Deer, W. A., Howie, R. A., & Zussman, J. An Introduction to the Rock-Forming Minerals (3rd ed.). Mineralogical Society, 2013.
2.Gaines, R. V., et al. Dana’s New Mineralogy (8th ed.). Wiley, 1997.
3.Godet, M. “The Third-Body Approach: A Mechanical View of Wear.” Wear.
4.Berthier, Y. “Third-body reality—A basis for the tribology of interfaces.” Wear.
5.Hutchings, I. M., & Shipway, P. Tribology: Friction and Wear of Engineering Materials (2nd ed.). Butterworth-Heinemann, 2017.
6.Blau, P. J. Compositions, Functions, and Testing of Friction Brake Materials and Their Additives. ORNL/TM-2001/64.
7.Eriksson, M. Tribological Interfaces in Automotive Brakes. Doctoral Thesis, Uppsala University.
33010502004229号
